Premiers pas

Une plaque, du premier trait au G-code

Onze étapes, chacune avec une capture du vrai logiciel, en mode Débutant. La pièce : une plaque de bois de 120 × 80 mm, détourée avec de la marge dans une planche de 160 × 120 mm, et deux trous de fixation — de quoi suivre tout le chemin, du croquis à la machine, sans rien connaître de l'informatique.

  1. 01Choisir Débutant
  2. 02La planche
  3. 03Tracer la plaque
  4. 04Les deux trous
  5. 05Coter
  6. 06Usinage
  7. 07La fraise
  8. 08Profondeurs
  9. 09Parcours en 3D
  10. 10Simuler
  11. 11Exporter
01 · Lancement

Choisir le mode Débutant

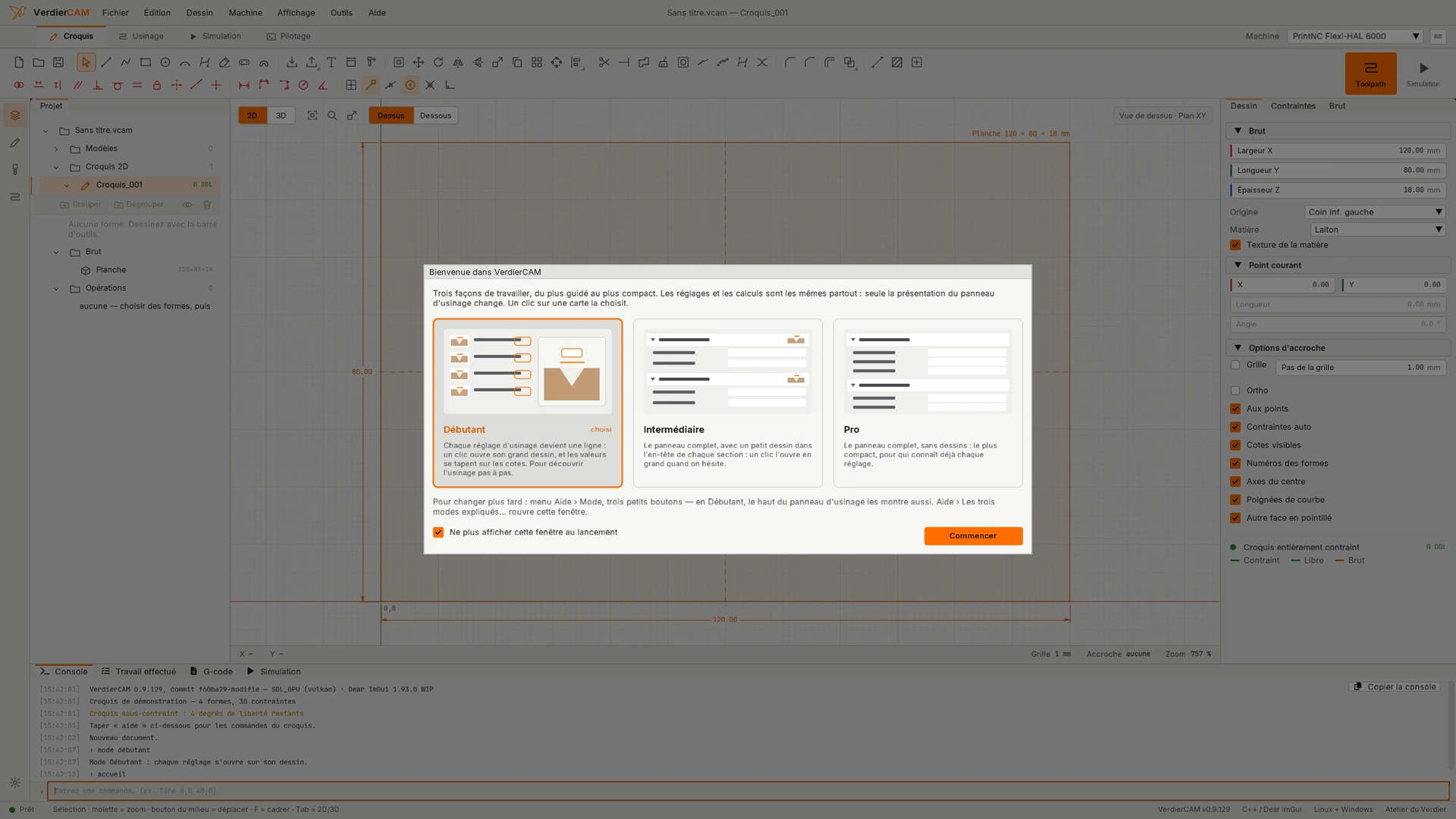

Au premier lancement, une fenêtre « Bienvenue dans VerdierCAM » propose trois façons de travailler : Débutant, Intermédiaire, Pro. Les calculs et le G-code sont les mêmes partout — seule la présentation du panneau d'usinage change.

Cliquer sur la carte Débutant : « chaque réglage d'usinage devient une ligne, et un clic ouvre son grand dessin ». Le bouton Commencer valide le choix. On peut changer d'avis plus tard, depuis le menu Aide › Mode.

La fenêtre d'accueil de VerdierCAM, trois cartes Débutant, Intermédiaire, Pro, la carte Débutant en survol
La carte Débutant : les réglages se tapent sur les dessins.
02 · Le brut

Régler la planche

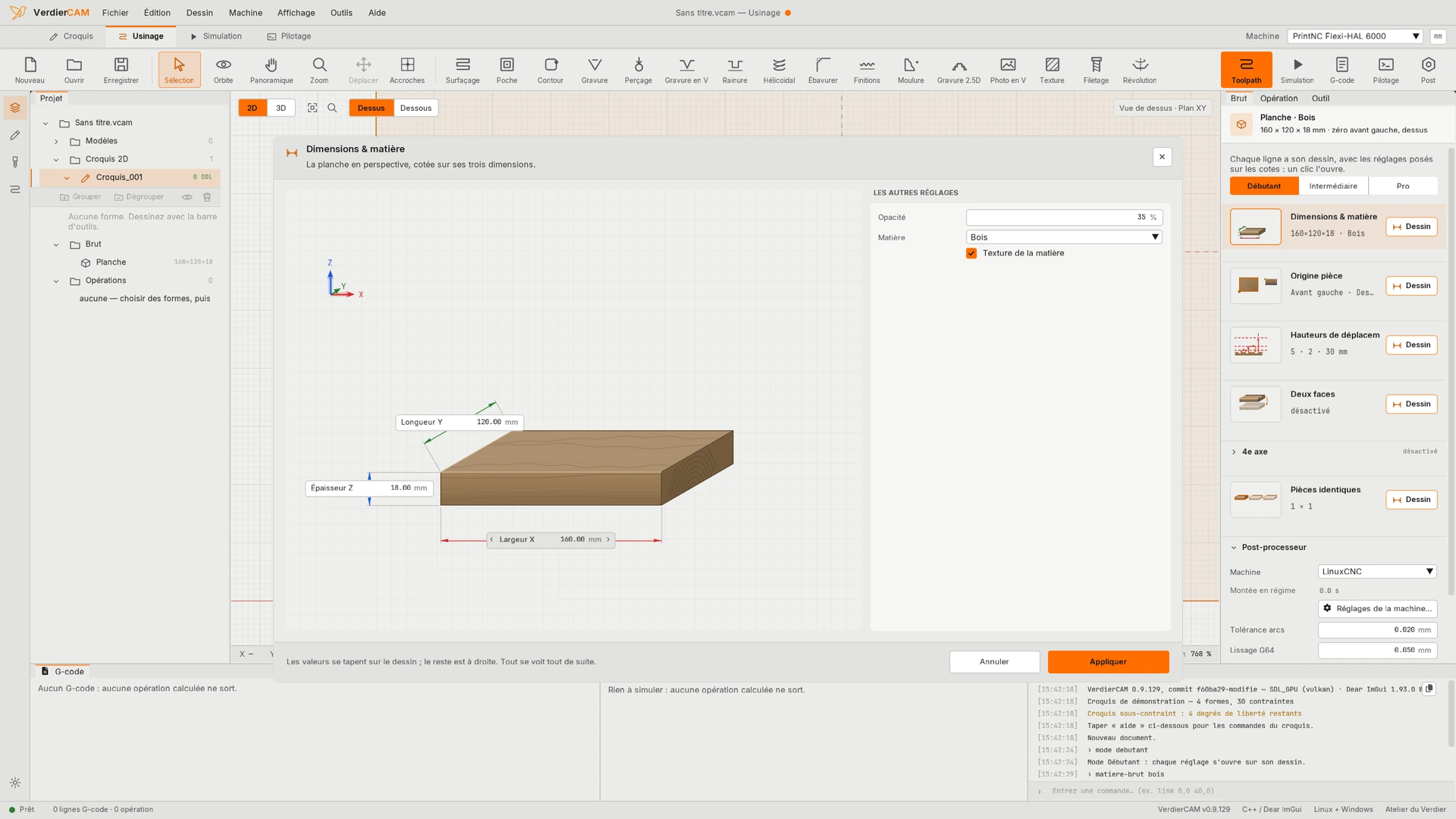

Dans l'onglet Usinage, le panneau Brut décrit la planche réelle : section « Dimensions & matière », trois champs — Largeur X, Longueur Y, Épaisseur Z — et un choix de Matière.

Un double-clic sur un champ ouvre la saisie au clavier — une expression comme 240/2 est aussi acceptée. Ici : une planche de bois, 160 × 120 × 18 mm — plus grande que la plaque de 120 × 80 qu'on va y détourer, avec de la marge tout autour.

Le panneau Brut de VerdierCAM : Largeur X 160, Longueur Y 120, Épaisseur Z 18 mm, matière Bois
La planche fait partie du dessin, avant le premier trait.
03 · Croquis

Tracer la plaque

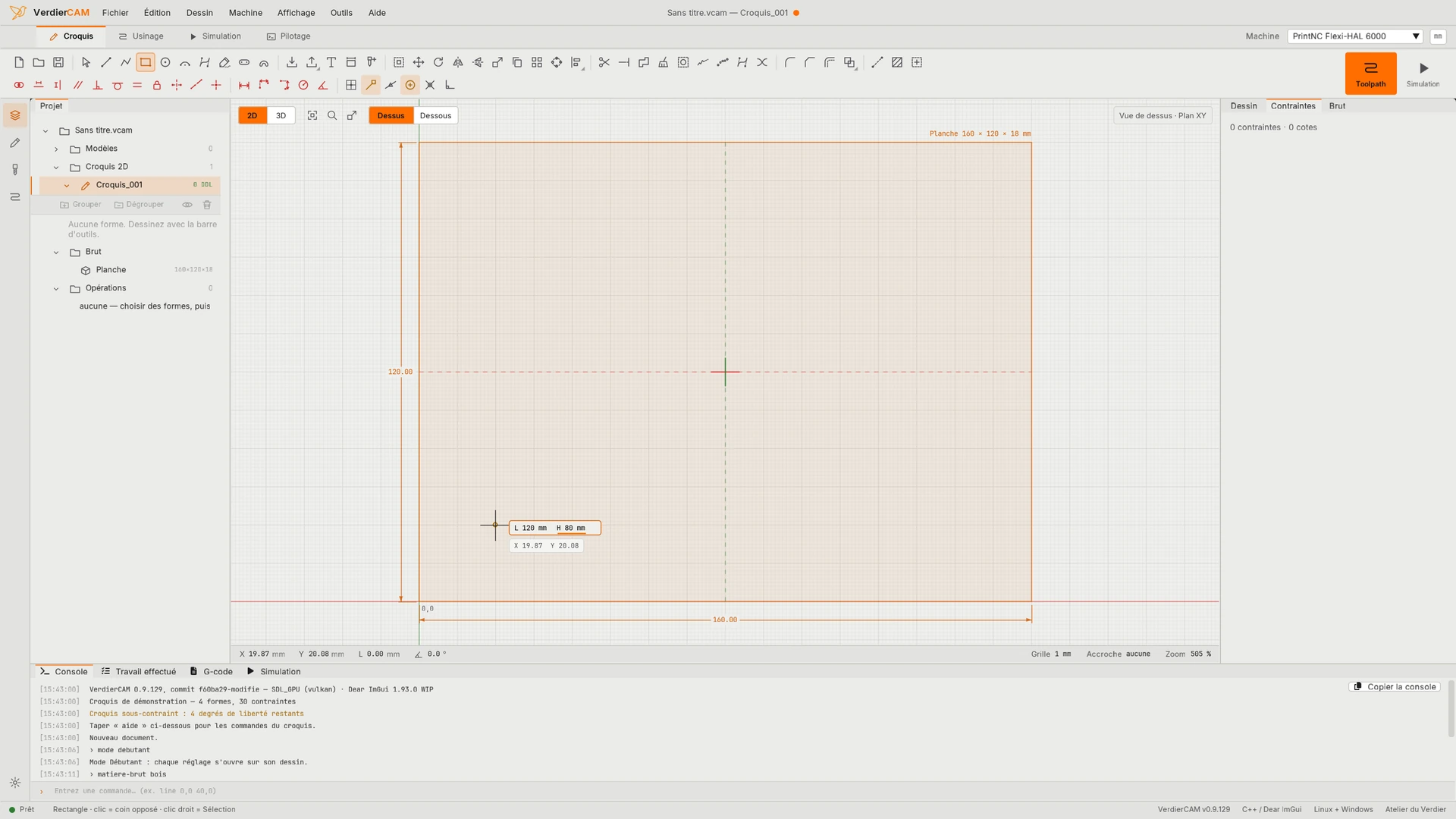

Outil Rectangle (G R) : un clic pose le premier coin. Les chiffres tapés au clavier vont dans le champ Largeur, Tab passe à Hauteur, Entrée pose le coin opposé.

Ici, 120 puis 80 : la plaque prend sa taille exacte sans toucher la souris une fois le premier coin posé — deux gestes pour une cote, pas quatre. Posée avec de la marge sur la planche de 160 × 120, elle ne touche aucun bord.

Le tracé d'un rectangle dans VerdierCAM : la largeur 120 et la hauteur 80 tapées au clavier pendant le tracé, avec de la marge sur la planche 160 × 120
La cote se tape pendant le tracé, pas après.
04 · Croquis

Les deux trous

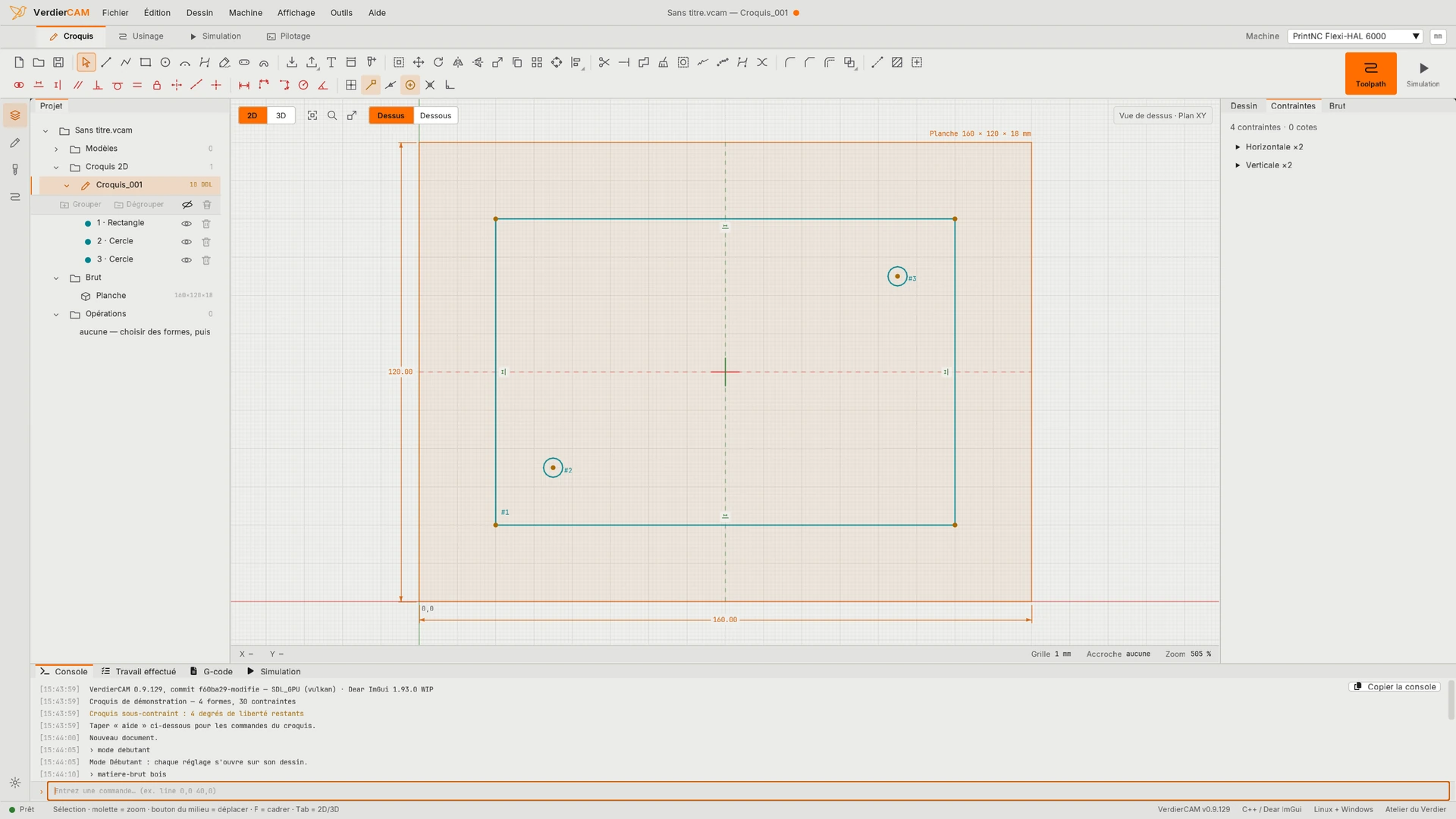

Outil Cercle (G C) : un clic pour le centre, un second pour le rayon — ou le rayon tapé au clavier, comme pour le rectangle. Deux petits cercles Ø5, chacun à 15 mm des deux bords d'un coin de la plaque : les futurs trous de fixation.

Rien à importer, rien à préfabriquer : une plaque percée est un rectangle et deux cercles, posés l'un après l'autre sur la même feuille — nettement à l'intérieur de la planche, qu'on voit tout autour.

Le croquis complet dans VerdierCAM : une plaque rectangulaire et ses deux perçages Ø5, nettement à l'intérieur du cadre orange de la planche, avec de la marge tout autour
La plaque et ses deux trous, prêts à coter.
05 · Croquis

Coter, jusqu'à « entièrement contraint »

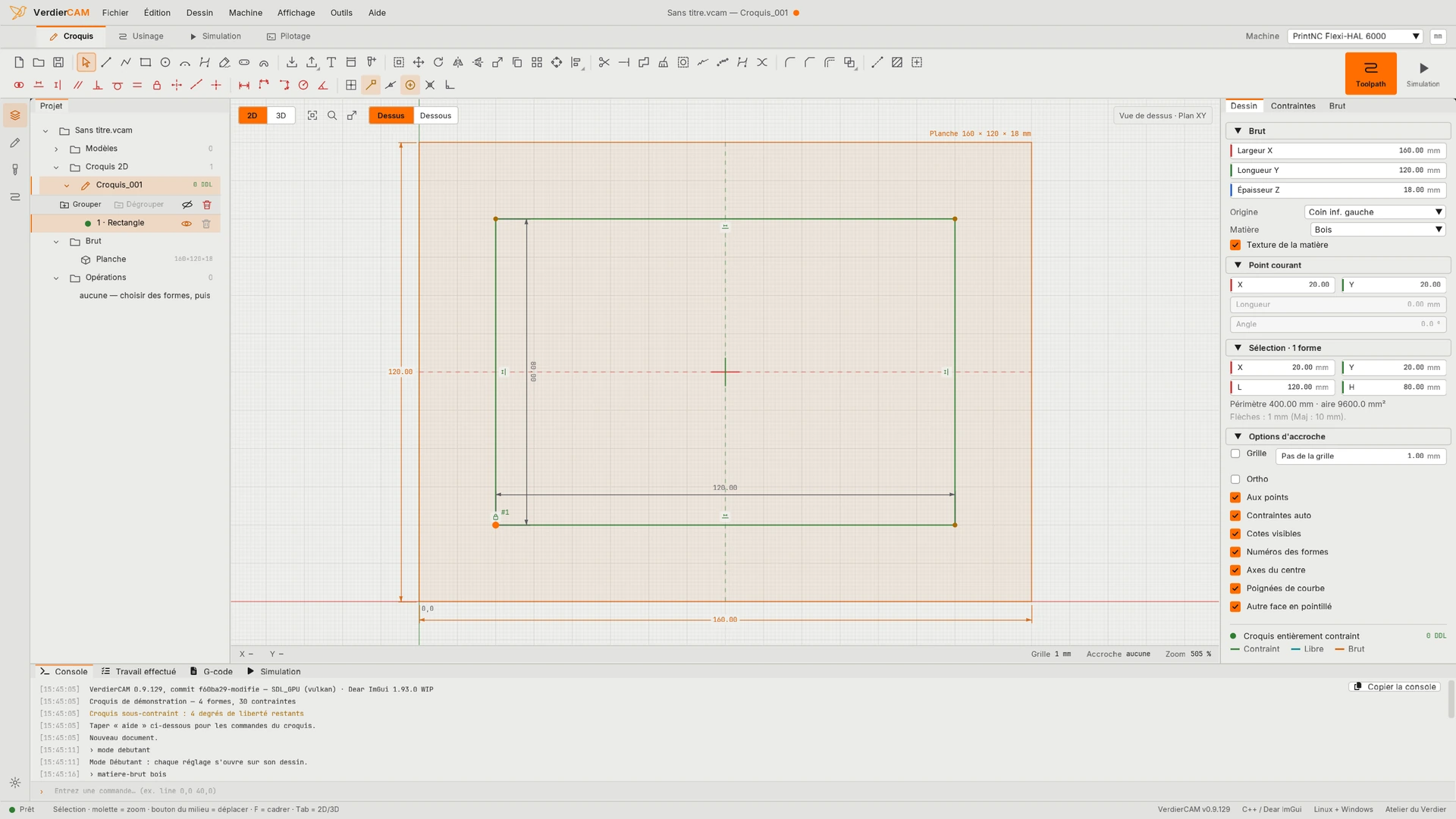

Une forme sélectionnée, puis D pose la cote qui convient — ou directement L pour une distance horizontale, I pour une verticale. Une cote tout juste posée s'ouvre aussitôt à la saisie ; plus tard, un double-clic sur son étiquette la retape.

Quand il ne reste plus rien à fixer, le panneau l'annonce : « Croquis entièrement contraint », un point vert, et 0 DDL (degré de liberté — ce qui peut encore bouger). Avant cela, le point reste orange et le compte au-dessus de zéro.

Le panneau du croquis dans VerdierCAM, avec les cotes de largeur et de hauteur posées et le message Croquis entièrement contraint, 0 DDL
Un point vert, 0 DDL : plus rien ne peut bouger.
06 · Usinage

Choisir les formes, choisir l'opération

L'onglet Usinage ouvre le ruban des opérations. Le contour de la plaque sélectionné, un clic sur Contour crée l'opération — par défaut sur le côté Extérieur : la fraise découpe la pièce en restant à l'extérieur du trait.

Les deux trous ensuite : un clic sur le premier, Ctrl + clic sur le second, puis Perçage. Deux opérations, deux boutons du même ruban.

Une section « Onglets de maintien » accompagne le Contour : quelques ponts de matière, automatiques ou posés à la main, pour qu'une pièce détourée ne parte pas toute seule à la dernière passe. Aucun n'est posé par défaut — à ajouter soi-même si la pièce est grande, lourde, ou que la fraise plonge vite.

Le panneau Usinage de VerdierCAM : deux opérations dans la liste, Contour sur la plaque et Perçage sur les deux trous
Deux opérations posées : Contour et Perçage.
07 · Usinage

Choisir la fraise

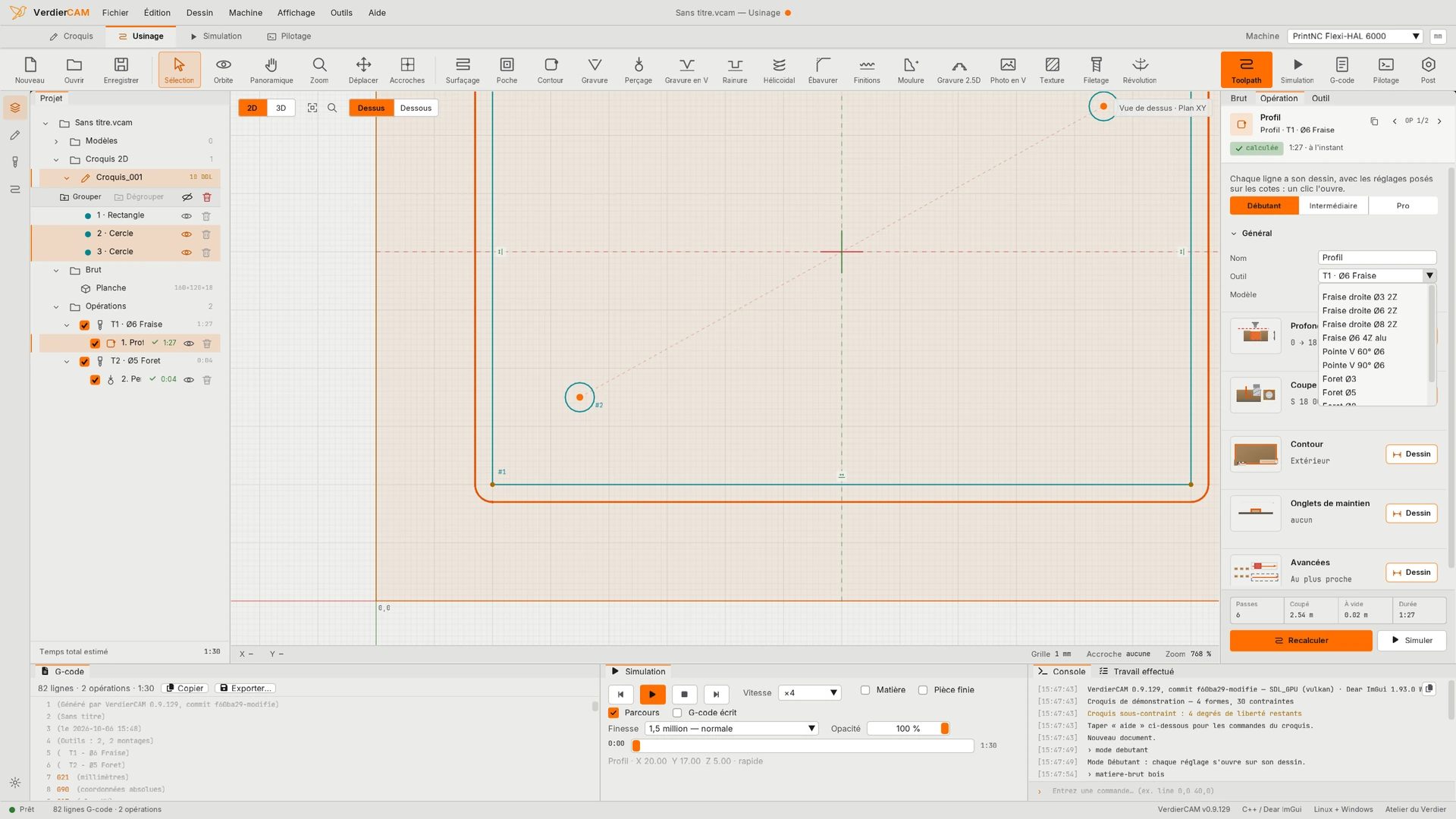

Dans le panneau d'une opération, la ligne Outil (section « Général ») ouvre une liste déroulante : toutes les fraises de l'atelier, rangées — droites, pointes en V, boules, forets — avec leur diamètre. Un clic en choisit une autre pour l'opération en cours.

Pour le Contour de cette plaque, c'est déjà une Fraise droite Ø6 — le choix que fait le logiciel tout seul pour une découpe, dès la création de l'opération. Rien à changer ici ; juste à savoir où le faire le jour où il le faut.

Le panneau de l'opération Contour dans VerdierCAM, la liste déroulante Outil ouverte : Fraise droite Ø3, Ø6 (choisie), Ø8, et les forets Ø3, Ø5
La fraise Ø6 du Contour, choisie d'office pour une découpe.
08 · Usinage · Débutant

Les profondeurs, sur le dessin — une découpe qui traverse

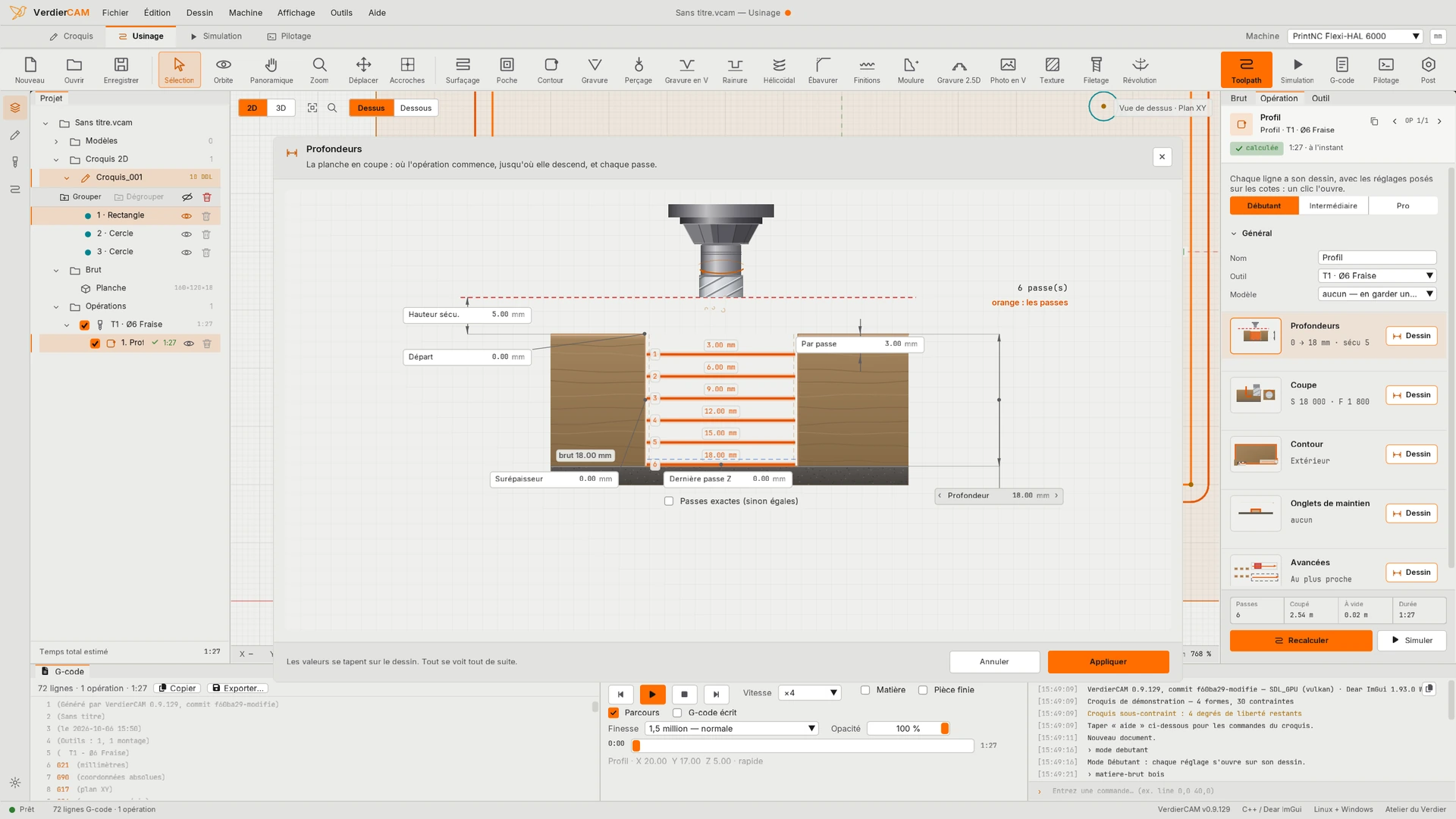

En mode Débutant, chaque profondeur se règle directement sur un dessin en coupe : Départ, Profondeur, et les autres réglages qu'une opération peut demander, chacun posé sur sa cote. Un double-clic sur un champ ouvre la saisie au clavier, exactement comme au panneau Brut.

Pour un Contour, la Profondeur naît déjà à l'épaisseur de la planche — 18 mm ici : une découpe qui détoure la pièce traverse tout, par définition. Essayer d'aller plus loin (pour « être sûr » de traverser) ne marche pas : le logiciel refuse et le dit — « profondeur ramenée à 18.00 mm : plus que le brut sous le départ » — il ne laisse pas la fraise plonger dans le martyr ou la table en dessous.

Le dessin des profondeurs du Contour en mode Débutant dans VerdierCAM : une coupe du bois avec la Profondeur posée à 18 mm, toute l'épaisseur de la planche
18 mm de profondeur pour 18 mm de planche : la découpe traverse.
09 · Usinage

Calculer, regarder les parcours en 3D

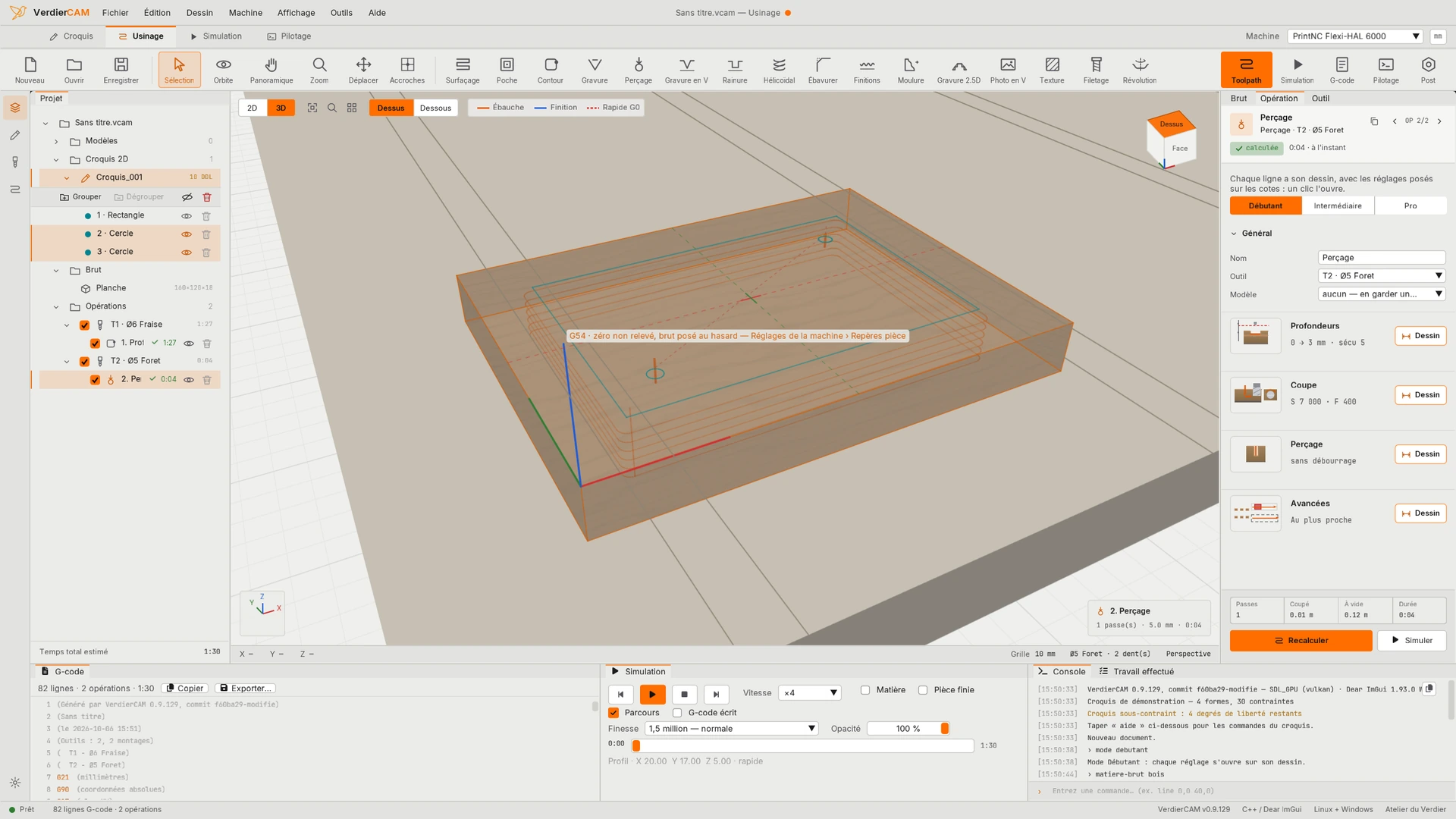

Le gros bouton orange Toolpath, en haut du ruban, relance le calcul des parcours — il se refait aussi tout seul dès qu'un réglage change.

En 3D, l'ébauche s'affiche en orange et la finition en bleu, sur le brut : on voit, avant de couper, ce que chaque passe va faire.

La vue 3D de VerdierCAM après calcul : les parcours d'ébauche en orange et de finition en bleu sur le brut de la plaque
L'ébauche en orange, la finition en bleu — avant la première coupe.
10 · Simulation

Voir le bois se creuser

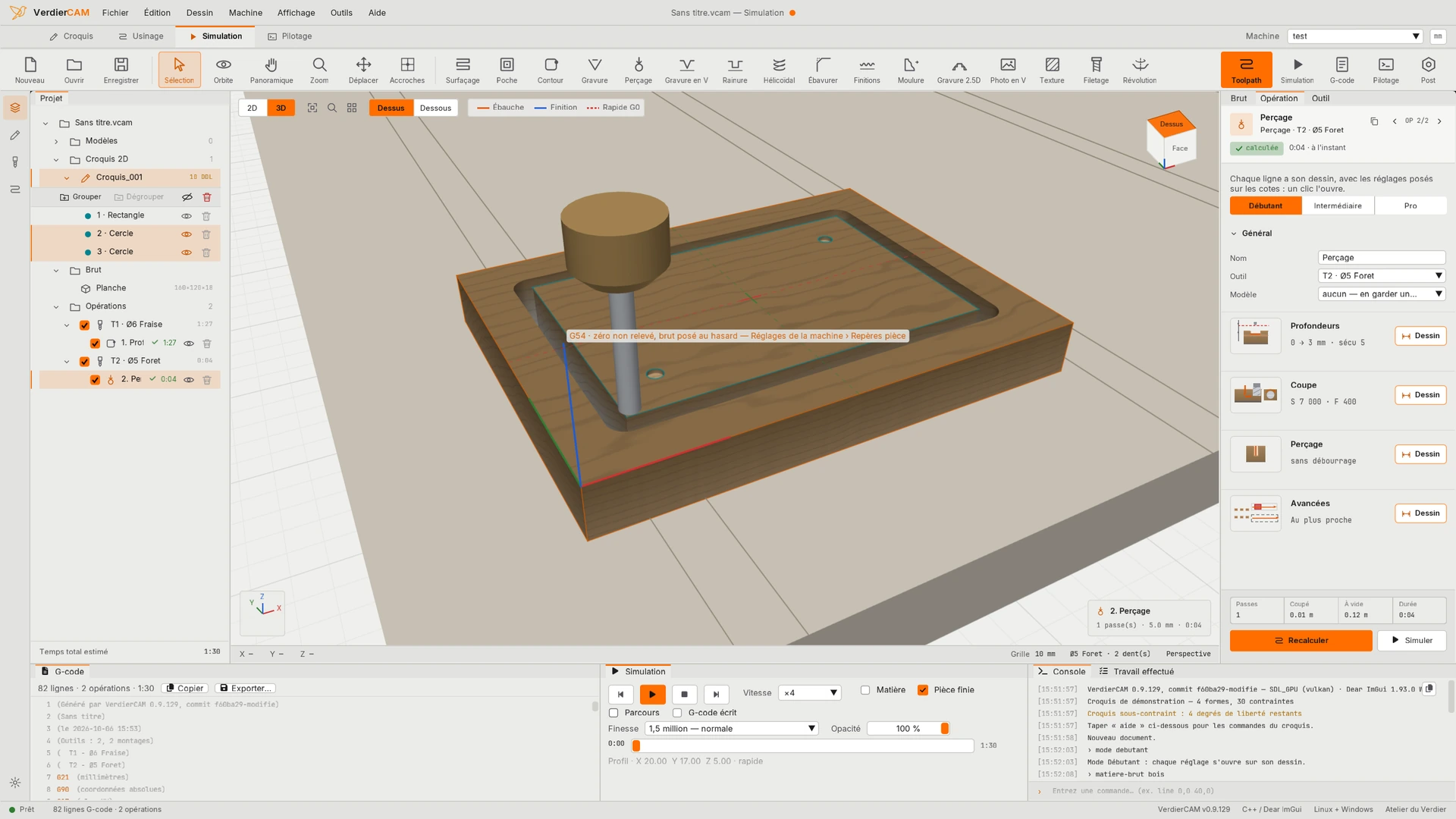

L'onglet Simulation rejoue l'usinage à l'écran : case Matière pour voir le brut se creuser passe après passe (lecture / pause, ou Espace), veinure du bois comprise — ou case Pièce finie pour sauter directement au résultat.

Avec « Pièce finie », la preuve est là : la plaque se détache bien de la planche, entourée de la marge de bois qui restait autour — le Contour l'a vraiment détourée, pas juste rainurée en surface. Une erreur — profondeur fausse, trou au mauvais endroit — se verrait ici. Pas sur la planche, et pas après coup.

La simulation « Pièce finie » de VerdierCAM : la plaque détourée, avec ses deux trous, bien séparée de la planche de bois qui l'entoure
La plaque détourée, perçages compris — « Pièce finie » le prouve.
11 · Sortie

Exporter le G-code

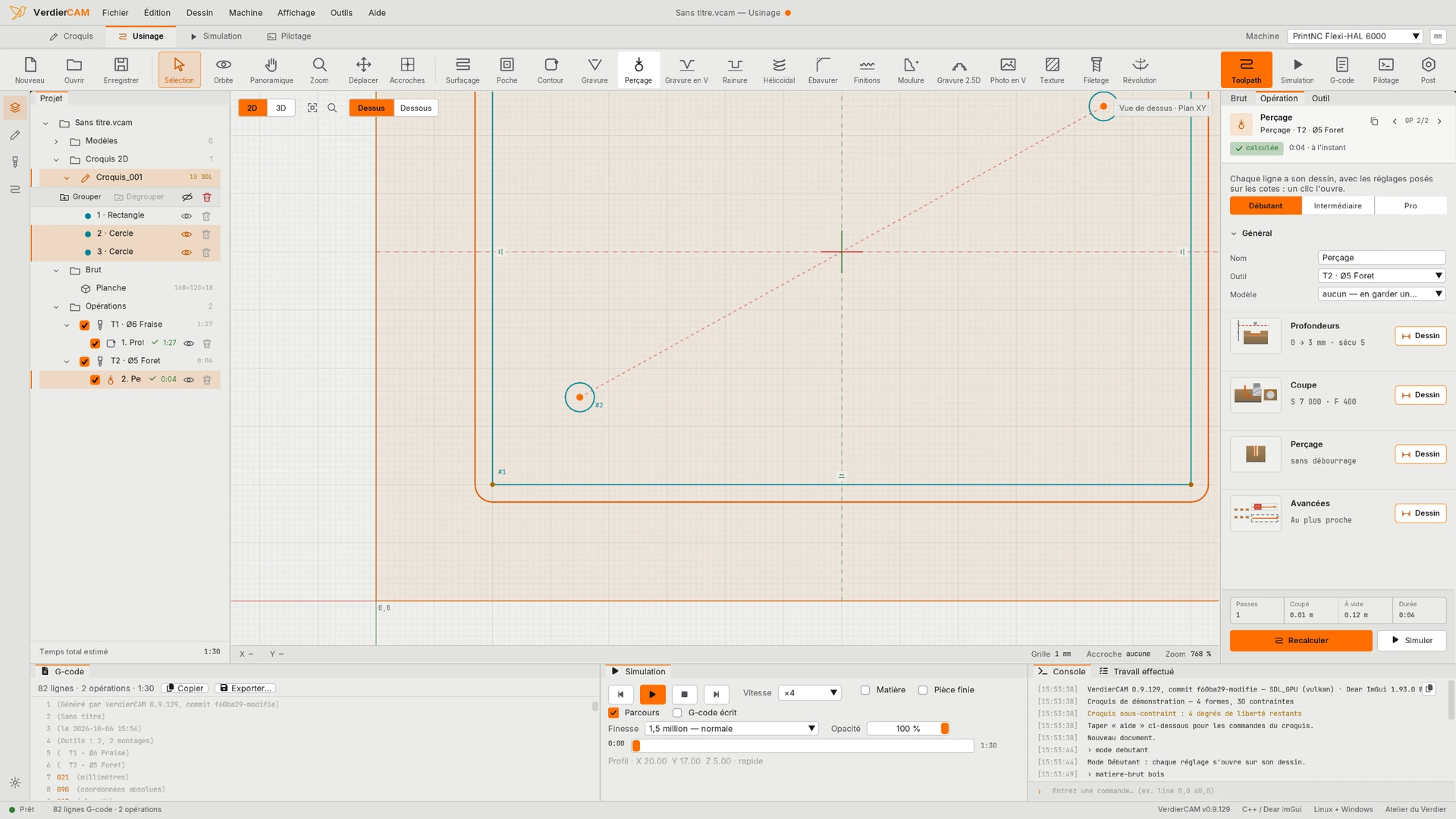

Le panneau G-code affiche le nombre de lignes et d'opérations ; le bouton Exporter… écrit le fichier (.ngc par défaut — .nc, .gcode et .tap sont aussi acceptés).

Le dialecte de la machine se choisit dans Réglages machine, section « Post-processeur » : LinuxCNC, GRBL, FluidNC, grblHAL, MASSO, Mach3, Mach4 ou UCCNC. Le fichier qui en sort est déjà écrit pour la machine visée.

Le panneau G-code de VerdierCAM, prêt à exporter le programme de la plaque
Le G-code de la plaque, prêt pour l'export.
Et ensuite ?

La même pièce, en plus riche

Cette plaque ne montre que le strict chemin : croquis, usinage, simulation, G-code. L'accueil du site creuse chaque étape plus loin — les 18 familles d'opérations, les trois modes, les reliefs, et le pilotage direct d'une machine GRBL ou grblHAL depuis la même fenêtre.

Le mode d'emploi complet, pas à pas, viendra avec la sortie de VerdierCAM — sans date fixée pour l'instant.
